AHSJ4系列

AHSJ4系列四象限高压放大器，输出电压0～±20kVDC或AC峰值可选，最大输出功率400W，适用于工业和科学研究等领域的高压同相功率放大器。采用全固态设计，具有高压摆率、宽带宽和低噪声等特点。四象限有源输出可在整个输出电压范围内对无功负载或电阻负载实现吸收或提供电流。

产品特点

▶用于驱动电容性负载的四象限输出

▶高精度闭环系统

▶短路保护

▶全固态设计，免维护操作

▶稳定的直流输出，适用于可编程电源

▶低输出噪声，实现超精确输出

典型应用

静电偏转、电泳、电流变液、电光调制、材料极化、交流或直流偏置、离子束转向、粒子加速器、质谱仪、材料表征、铁电体、大气等离子体、介质阻挡放电、无损检测、压电陶瓷驱动等。

主要参数

▶输出电压范围：0～±20kVDC或AC峰值

▶输出电流范围：0～±20mA DC或60mA AC峰值不超过1ms(有效值不超过20mArms)

▶压摆率：大于800V/us

▶大信号带宽(1%失真)：大于5.2kHz

▶大信号带宽(-3dB)：大于7.5kHz

▶直流电压增益：7000V/V

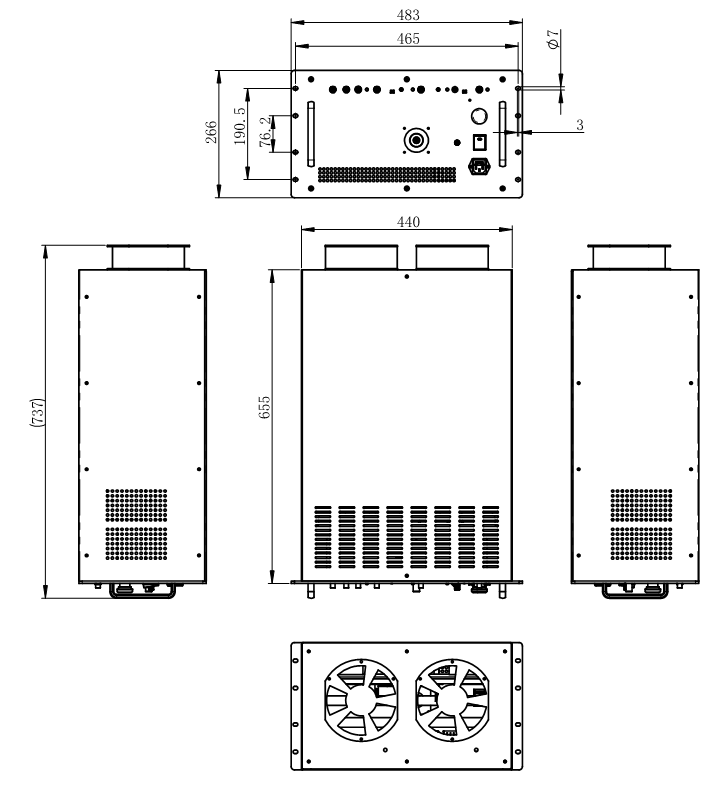

外形结构及尺寸

规格说明

供电电源		功能说明
供电电压	工厂设置180～250V AC或104V～127V AC，频率48～63Hz	高压启停: Local	独立按钮开关
供电电压	工厂设置180～250V AC或104V～127V AC，频率48～63Hz	高压启停: Remote	TTL高电平(或浮空)时高压输出关闭，TTL低电平时高压输出开启
放大器参数		高压启停: Remote	TTL高电平(或浮空)时高压输出关闭，TTL低电平时高压输出开启
输出电压范围	0～±20kV DC或AC峰值	Dynamic Adjustment	电位器用于优化不同负载时的动态响应
输出电流范围	0～±20mA DC或AC峰值	Current Limit/Trip	拨动开关用于选择输出限流或过流触发关闭，电位器用来设置限流或过流关闭的电流门限，0到±20 mA
输入电压范围	0～±10V DC或AC峰值
输入阻抗	25kΩ
直流电压增益	2000V/V	Out of Regulation Status	当放大器无法产生所需的高压输出时，如在电流限制或负载短路条件下，指示灯亮并输出TTL低电平
直流电压增益精度	优于0.1%(满度值)
直流失调电压	小于±2V
输出噪声	小于1.5Vrms	Trip Status	当输出电流超过触发门限、高压电源故障或放大器顶盖被打开而导致高压输出禁止时，指示灯亮并输出TTL低电平
压摆率	大于450V/us (典型值10%～90%)
大信号带宽(-3dB)	DC～5.2kHz
大信号带宽(1%失真)	DC～3.75kHz	Fault Status	当故障状态超过500毫秒时，由BNC连接器提供TTL低电平
小信号带宽(-3dB)	DC～20kHz	Fault Status	当故障状态超过500毫秒时，由BNC连接器提供TTL低电平
稳定性		结构参数
时漂	小于50ppm/h，非累计	外形尺寸	266mm(高)×483mm(宽)×655mm(深)
温漂	小于100ppm/℃	重量	-
电压监测		BNC连接器	放大器输入、电压监测、电流监测、远程高压开/关、Out of Regultaion状态、故障/触发关闭状态
监测比	1.430555556
直流监测精度	优于0.1%(满度值)
直流失调	小于±2mV	工作环境
输出噪声	小于10mV rms	温度	0～40℃
输出阻抗	47Ω	相对湿度	小于85%
电流监测		海拔高度	低于2000米
监测比	0.5V/mA	配件
直流监测精度	优于1%(满度值)	使用说明	1份
直流失调	小于±10mV	高压输出连接线	1根
输出噪声	小于30mV rms	BNC连接线	1根
输出阻抗	47Ω	电源线	1根
