超小型高压模块电源
Ultraminiature high-voltage module power supply

N1系列

N1系列高压模块电源为一款引针式、高精度、超低纹波的DC/DC高压模块电源,具有正极性或负极性输出多种规格,额定输出电压从100V至1500V可选,最大输出功率1.5W。用户可通过外控电压或外调多圈电位器,对输出电压进行连续线性调节。电源外壳采用低电阻、高导磁率的金属材料,具备良好的电磁屏蔽性能。


产品特点

▶ 输出高稳定性、高精度;

▶ 极小的输出纹波;

▶ 超低的温度漂移;

▶ 输出电压连续线性可调;

▶ 金属壳体、超小体积、重量轻;

▶ 良好的输出过载及短路保护功能;

▶ 低EMI、抗干扰能力强;

▶ 响应速度快;


电源轴侧图

典型应用

雪崩管、计数管、光电倍增管、高压偏置等;

广泛应用于光谱仪、色谱仪、质谱仪、夜视仪等仪器,面向医疗化工、安检设备、科学仪器、通讯交通、科学研究、国防军工等领域。

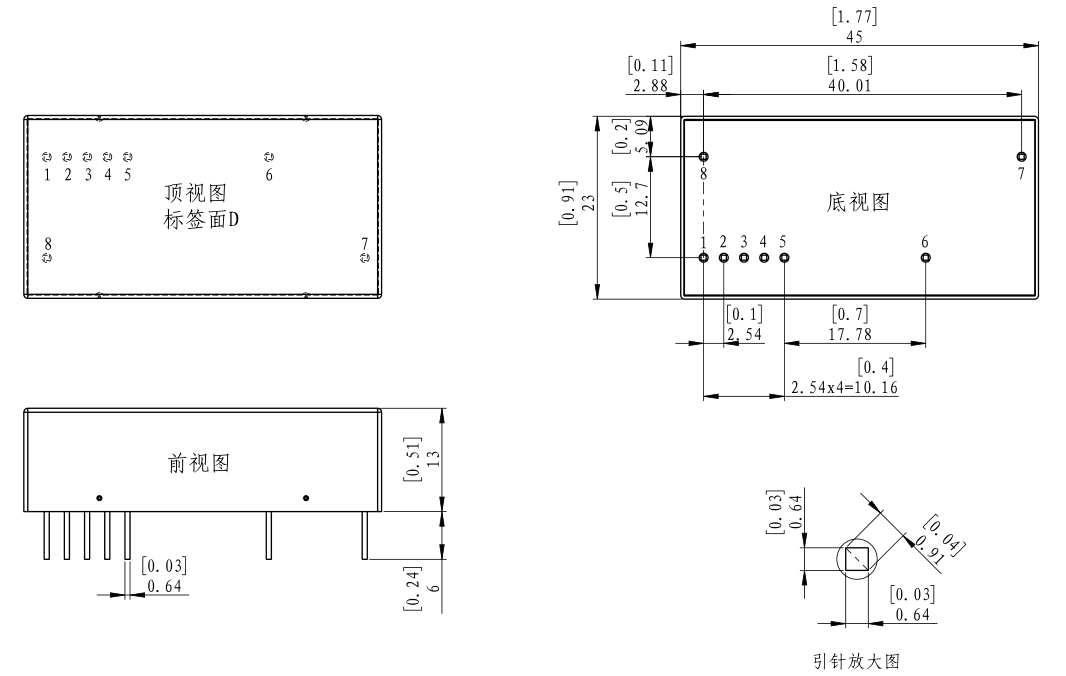

外形结构及尺寸


规格说明


技术参数 规格指标
输入电压(典型) +9VDC±10% +12VDC±10% +24VDC±2V
输出电压 详见“典型产品列表”,可根据用户需求进行特殊定制。
输出电流
输出功率 ≤1.5W
纹波与噪声 额定负载下,纹波峰峰值最低小于0.001%额定输出电压
电压调整率 额定负载下,输入电压最大允许范围内,最低小于0.05%
负载调整率 输入电压一定,负载从空载至额定,最低小于0.1%
时漂 ≤0.05%/h (电源工作30分钟后)
温漂 ≤0.05%/℃
基准电压输出 Vref:+5VDC±1%或+10VDC±1%(Vin≥15V),Ir>1mA
接地方式 控制与输入、输出共地,外壳接地
保护方式 限流型
电位器调节 外接多圈电位器(≥10KΩ)
外控调节 0~+5VDC或0~+10VDC
接地方式 控制与输入、输出共地,外壳接地
保护方式 限流型
工作温度范围 -25℃~+65℃(工业级)
储存温度范围 -45℃~+85℃(工业级)
相对湿度 20%~85% (无冷凝)
电源重量 约30g
外壳材质 锌白铜
外形尺寸 45*23*13mm

典型产品列表
电源型号 输入电压 输出电压范围 输出电流 纹波噪声 电压调整率 负载调整率
DW-P501-2BN1 +9VDC ±10% 0~+500 V 2 mA ≤0.002% ≤0.05% ≤0.1%
DW-N501-2BN1 0~-500 V
DW-P102-1BN1 0~+1000 V 1 mA ≤0.001% ≤0.05% ≤0.1%
DW-N102-1BN1 0~-1000 V
DW-P152-1BN1 0~+1500 V 1 mA ≤0.001% ≤0.05% ≤0.1%
DW-N152-1BN1 0~-1500 V
DW-P501-2CN1 +12VDC ±10% 0~+500 V 2 mA ≤0.002% ≤0.05% ≤0.1%
DW-N501-2CN1 0~-500 V
DW-P102-1CN1 0~+1000 V 1 mA ≤0.001% ≤0.05% ≤0.1%
DW-N102-1CN1 0~-1000 V
DW-P152-1CN1 0~+1500 V 1 mA ≤0.001% ≤0.05% ≤0.1%
DW-N152-1CN1 0~-1500 V
DW-P501-2FN1 +24VDC ±2V 0~+500 V 2 mA ≤0.002% ≤0.05% ≤0.1%
DW-N501-2FN1 0~-500 V
DW-P102-1FN1 0~+1000 V 1 mA ≤0.001% ≤0.05% ≤0.1%
DW-N102-1FN1 0~-1000 V
DW-P152-1FN1 0~+1500 V 1 mA ≤0.001% ≤0.05% ≤0.1%
DW-N152-1FN1 0~-1500 V

引针功能定义
序号 引针符号 功能定义 序号 引针符号 功能定义
1 +Vin 供电输入 6 HV 高压输出
2 GND 输入地、输出地 7、8 HC 固定针
3 GND1 控制地


4 Vadj 控制电压


5 Vref 基准电压



注:PCB制作时注意引针方向。
