程控高压模块电源
Program-controlled high-voltage module power supply

ZV1系列

ZV1系列高压模块电源为一款引线式、高精度、智能型DC/DC高压模块电源,具有正极性或负极性输出多种规格,额定输出电压从300V至10000V可选,最大输出功率10W。用户可通过外控和计算机远程测控对输出电压进行连续线性调节,电源配置了RS232或RS485数字接口。电源外壳采用六面金属材料,具备良好的电磁屏蔽性能。

产品特点

▶ 高集成、高效率、高稳定性;

▶ 外控和计算机远程测控

▶ 低噪声、输出纹波小

▶ 时漂、温漂小;

▶ 输出电压连续线性可调;

▶ 具有过载和短路保护功能

▶ 六面金属壳体,屏蔽性优异;

▶ 快速的瞬态响应;

▶ 标准RS232、RS485数字接口;

※特殊参数,可根据用户需求的指标定制电源。

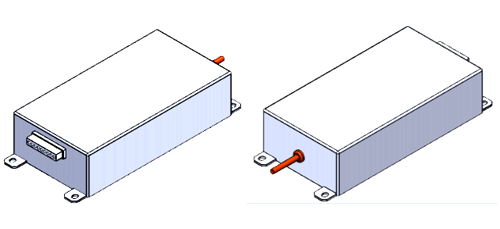

电源轴侧图

典型应用

应用于光谱仪、色谱仪、质谱仪、离子迁移谱、夜视仪等仪器,面向医疗化工、安检设备、科学仪器、通讯交通、科学研究、国防军工等领域。


规格说明

技术参数 规格指标
输入电压 +24VDC±2V(典型)
输出电压 详见“典型模块电源列表”,可根据用户需求进行特殊定制。
输出电流
输出功率 ≤10 W
纹波与噪声 额定负载下,纹波峰峰值最低小于0.02%额定输出电压
电压调整率 额定负载下,输入电压最大允许范围内,最低小于0.01%
负载调整率 输入电压一定,负载从空载至额定,最低小于0.01%
时漂 ≤0.01%/h (电源工作30分钟后)
温漂 ≤25ppm/℃(工作温度:0℃~+65℃)
基准电压输出 Vref:+5VDC±1%,Ir>1mA
电位器调节 外接(≥10KΩ)多圈电位器
外控调节 0 ~+5VDC,线性度:±1
远程控制 通过载入Modbus通讯协议的计算机或硬件,实现对电源的远程控制
电压监测 0~+5VDC对应0~100%额定输出电压,Zout=470Ω,显示精度:±1%
电流监测 0~+5VDC对应0~100%额定输出电流,Zout=470Ω,显示精度:±1%
输入及控制端 出线方式:XHB9P型接插端子;电缆长度200mm
高压输出端 出线方式:直出引线;高压电缆长度500mm
接地方式 控制与输入、输出共地,外壳接地
保护方式 限流型
工作温度范围 -25℃~+65℃(工业级)
储存温度范围 -45℃~+85℃(工业级)
相对湿度 20%~85% (无冷凝)
电源重量 -
外壳材质 金属铝
外形尺寸 120*70*35mm

典型产品列表

电源型号 输入电压 输出电压范围 输出电流 纹波噪声 电压调整率 负载调整率
DW-P301-30FZV1 +24VDC ±2V 0~+300 V 30 mA ≤0.02% ≤0.01% ≤0.01%
DW-N301-30FZV1 0~-300 V
DW-P501-20FZV1 0~+500 V 20 mA ≤0.02% ≤0.01% ≤0.01%
DW-N501-20FZV1 0~-500 V
DW-P102-10FZV1 0~+1000 V 10mA ≤0.02% ≤0.01% ≤0.01%
DW-N102-10FZV1 0~-1000 V
DW-P202-5FZV1 0~+2000 V 5 mA ≤0.02% ≤0.01% ≤0.01%
DW-N202-5FZV1 0~-2000 V
DW-P302-2FZV1 0~+3000 V 2 mA ≤0.02% ≤0.01% ≤0.01%
DW-N302-2FZV1 0~-3000 V
DW-P502-2FZV1 0~+5000 V 2 mA ≤0.02% ≤0.01% ≤0.01%
DW-N502-2FZV1 0~-5000 V
DW-P602-1FZV1 0~+6000 V 1 mA ≤0.02% ≤0.01% ≤0.01%
DW-N602-1FZV1 0~-6000 V
DW-P103-1FZV1 0~+10000 V 1 mA ≤0.02% ≤0.01% ≤0.01%
DW-N103-1FZV1 0~-10000 V

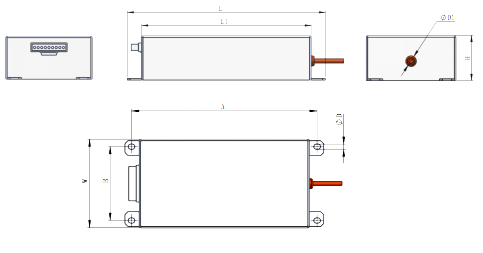

外形结构及尺寸

外壳代码 L L1 W H A B ФD ФD1
T2 140 120 70 35 131 60 3.5 4


产品图片
