高压分压器
High pressure tower meter

ZGFQ系列

ZGFQ型高精度直流高压分压器是由直流高压分压器与低压标准数字电压表两部分组成,主要为电力系统和电气电子设备测量直流高压,其特有的分体结构能够安全可靠的测量更高的电压,可测量直流高压最高达400KV。直流高压分压器顶部安装球管形均压盘,表面光滑亮泽,有效地改善了周围的电场分布,防止尖端放电,提高测量数据的抗干扰能力。取样部分采用全金属封闭结构,并通过BNC接口经屏蔽线与数字电压表相连,能够有效屏蔽高压电场和周边电场对示值的影响。直流高压分压器机身采用新型工艺技术制作的柱形外壳,选用高绝缘性材质,其凹凸外形延伸了高压与地的爬电距离。直流高压分压器内部采用了高耐压、低温漂、高精度的电阻器,以确保直流高压分压器的优越性能。

产品特点

▶ 高稳定性、高精度、高阻抗;

▶ 平面放置、亦可安装固定;

▶ 低温漂、高稳定性;

▶ 体积小、重量轻、便于携带;

▶ 分体式结构,安全可靠;

▶ 球面均压盘,平衡电场;

▶ BNC接口,检测方便;



典型应用

应用于光谱仪、色谱仪、质谱仪、离子迁移谱、夜视仪等仪器,面向医疗化工、安检设备、科学仪器、通讯交通、科学研究、国防军工等领域。


规格说明

性能参数 ZGFQ-200KV ZGFQ-400KV
电压等级 200KV 400KV
输入阻抗 4000M 8000M
BNC端口电压 20V 40V
测量精度 0.5% 0.5%
温度系数 25ppm/℃ 25ppm/℃
重    量 6.45Kg 18Kg
工作温度 0℃~+50℃ 0℃~+50℃
相对湿度 ≤80%,无冷凝 ≤80%,无冷凝


电压等级 A B C D E
200KV 970mm 300mm 320mm 300mm 350mm
400KV 1640mm 500mm 320mm 300mm 350mm

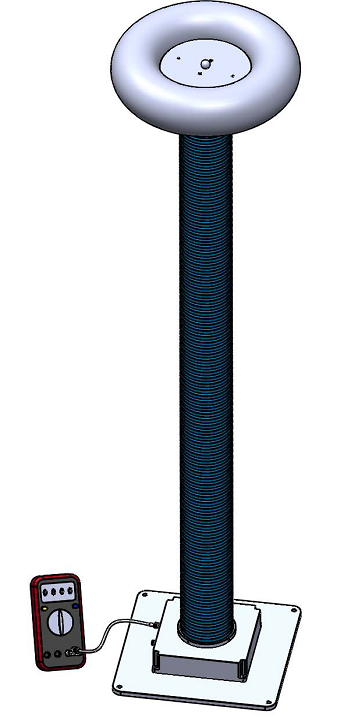

产品图片
