GQ1系列

GQ1系列高压模块电源为一款引线式、高精度的隔离DC/DC高压模块电源，额定输出电压从300V至4000V可选，最大输出功率20W。用户可通过外控电压或外调多圈电位器，对输出电压进行连续线性调节。电源外壳采用低电阻、高导磁率的金属材料，具备良好的电磁屏蔽性能。


产品特点

▶ 输出高稳定性、高精度；

▶ 低温度漂移；

▶ 输出电压连续线性可调；

▶ 低EMI、抗干扰能力强；

▶ 良好的输出过载及短路保护功能；

▶ 具有启动、停止功能；

▶ 响应速度快；


电源轴侧图

典型应用

应用于光谱仪、色谱仪、质谱仪、离子迁移谱、夜视仪等仪器，面向医疗化工、安检设备、科学仪器、通讯交通、科学研究、国防军工等领域。

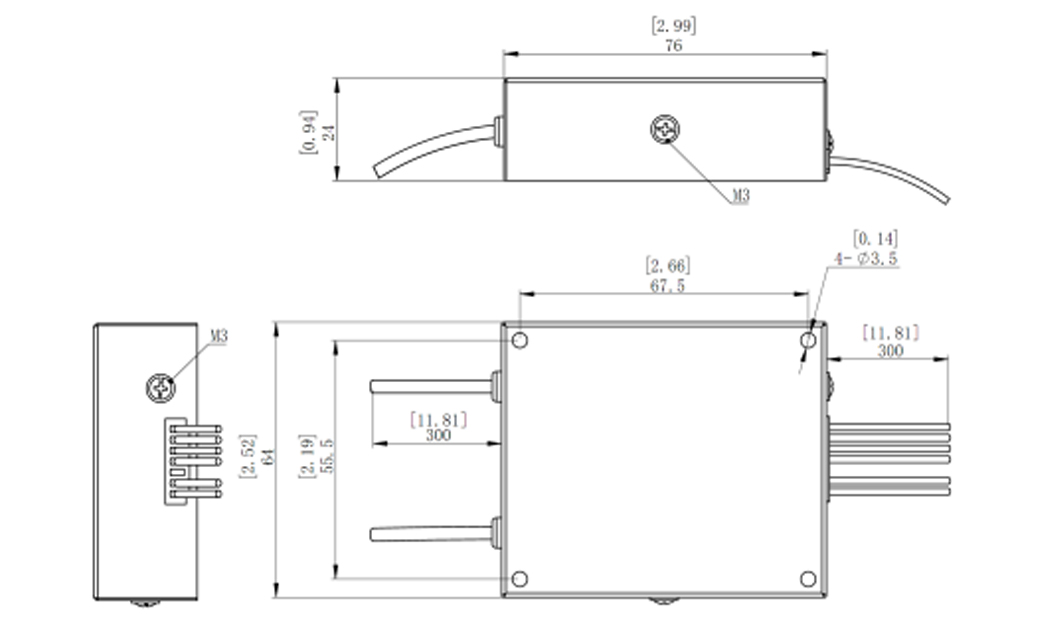

外形结构及尺寸


规格说明


技术参数 规格指标
输入电压（典型） +12VDC±10% +24VDC±2V
输出电压 详见“典型产品列表”，可根据用户需求进行特殊定制。
输出电流
输出功率 ≤20W
纹波与噪声 额定负载下，纹波峰峰值最低小于0.05%额定输出电压
电压调整率 额定负载下，输入电压最大允许范围内，最低小于0.1%
负载调整率 输入电压一定，负载从空载至额定，最低小于0.5 %
时漂 ≤0.1%/h (电源工作30分钟后)
温漂 ≤0.1%/℃
基准电压输出 Vref：+5VDC±1%或+10VDC±1%（Vin≥15V），Ir＞1mA
电位器调节 外接多圈电位器（≥10KΩ）
外控调节 0～+5VDC或0～+10VDC
隔离耐压值 详见“典型产品列表”
启停功能 高电平(≥3V)或悬空时关闭;低电平(≤0.7V)时启动
接地方式 输入与控制端共地，输入与输出隔离，外壳接输入地
保护方式 限流型
工作温度范围 -25℃～+65℃（工业级）
储存温度范围 -45℃～+85℃（工业级）
相对湿度 20%～85% （无冷凝）
电源重量 约250g
外壳材质 锌白铜
外形尺寸 76*64*24mm

典型产品列表
电源型号 输入电压 输出电压范围 输出电流 纹波噪声 电压调整率 负载调整率 隔离耐压值
DW-G501-30CQ1 +12VDC ±10% 0～+500 V 30 mA ≤0.2% ≤0.1% ≤0.5% 1000VDC
DW-G102-20CQ1 0～-1000V 20 mA ≤0.2% ≤0.1% ≤0.5% 1000VDC
DW-G202-2CQ1 0～+2000 V 2 mA ≤0.05% ≤0.1% ≤0.5% 2000VDC
DW-G302-2CQ1 0～+3000 V 1 mA ≤0.05% ≤0.1% ≤0.5% 3000VDC
DW-G402-1CQ1 0～+4000 V 1 mA ≤0.05% ≤0.1% ≤0.5% 4000VDC
DW-G501-30CQ1 +12VDC ±10% 0～+500 V 30 mA ≤0.2% ≤0.1% ≤0.5% 1000VDC
DW-G102-20CQ1 0～-1000V 20 mA ≤0.2% ≤0.1% ≤0.5% 1000VDC
DW-G202-2CQ1 0～+2000 V 2 mA ≤0.05% ≤0.1% ≤0.5% 2000VDC
DW-G302-1CQ1 0～+3000 V 1 mA ≤0.05% ≤0.1% ≤0.5% 3000VDC
DW-G402-1CQ1 0～+4000 V 1 mA ≤0.05% ≤0.1% ≤0.5% 4000VDC

引针功能定义
序号 引针符号 功能定义 序号 引针符号 功能定义
1 +Vin(红) 供电输入 6 R/S(棕) 启动/停止
2 GND(黑) 输入地 7 Vdis(紫) 电压监测
3 GND1(黑) 控制地 8 HV+(红) 高压输出端+
4 Vadj(黄) 控制电压 9 HV-(白) 高压输出端-
5 Vref(绿) 基准电压



注：PCB制作时注意引针方向。
