C2系列

C2系列高压电源为一款高精度、高稳定性的高压电源，可安装于4U高的19〞机架式外壳内。具有正极性或负极性输出多种规格，输出电压从1KV至120KV可选，最大输出功率3000W。输出电压和电流值经面板上智能屏进行显示。用户可通过智能屏和计算机远程测控对输出电压进行连续线性调节，电源配置了通信接口，RS232、RS485数字接口可选。并且具有过压、过流、拉弧、短路等保护功能。电源采用金属外壳，有良好的电屏蔽效果。

产品特点

▶高稳定性、高精度；

▶可安装于4U-19〞机架；

▶输出电压连续线性可调；

▶过压、过流、拉弧、短路等保护功能；

▶具有启动、停止功能；

▶低EMI、抗干扰能力强；

电源轴侧图

典型应用

静电分离、静电喷涂、毛细管电泳、静电植绒、静电除尘、老炼设备、耐压测试、静电纺丝、高压偏置、高压去毛刺、高压点火、材料分选、金属气化、电爆、空气净化、水净化、电子束、医用消毒、通讯交通、科学研究、国防军工等。

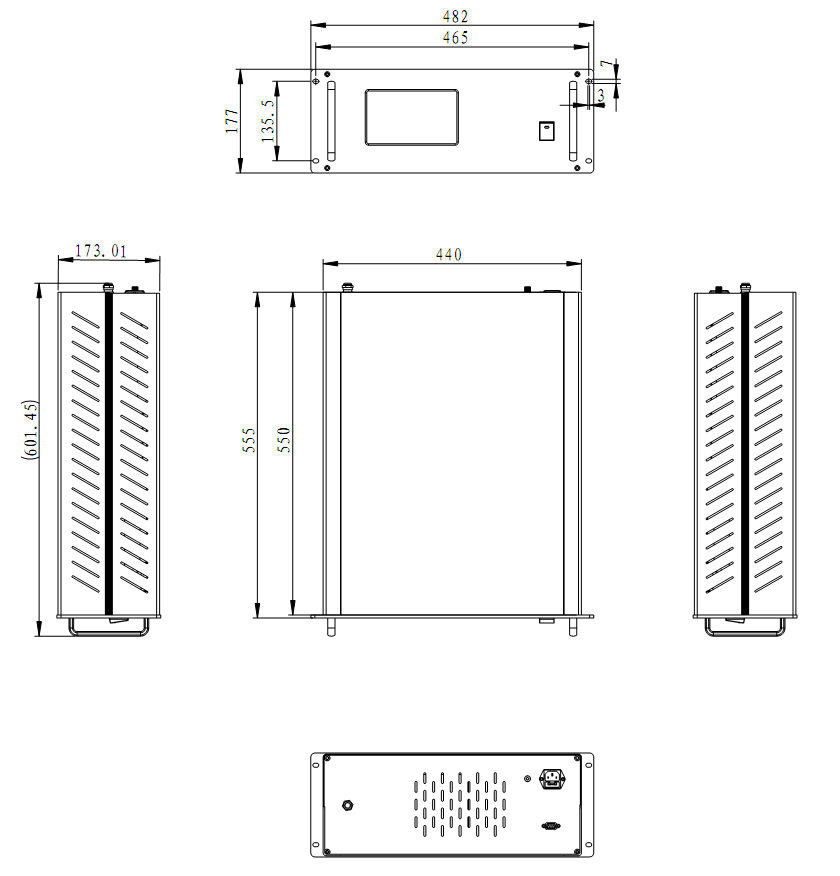

外形结构及尺寸

规格说明

技术参数	规格指标
输入电压（典型）	AC220V±10%，50Hz～60Hz （标准）；AC380V±10%，50Hz～60Hz （可选）
输出电压	详见“典型产品列表”，可根据用户需求进行特殊定制。
输出电流	详见“典型产品列表”，可根据用户需求进行特殊定制。
输出功率	≤3000W
纹波电压	≤0.5%
电压调整率	负载一定，输入电压最大允许范围内，小于0.1%
负载调整率	输入电压一定，负载从空载至额定，小于0.5%
时漂	≤0.1%/h (电源工作30分钟后)
温漂	≤0.1%/℃
本控	通过智能屏，可将输出电压设置在0V到最大电压之间
远程控制	通过载入Modbus通讯协议的计算机或硬件，实现对电源的远程控制
启停功能	触摸智能屏启停按键，控制电源的启动和停止
接地方式	交流隔离，参考地接大地
保护方式	限流型
工作温度范围	0℃～+50℃
储存温度范围	-25℃～+75℃
电源重量	-
外壳材质	铝
外形尺寸	440550177mm

典型产品列表

电源型号	输出电压范围	额定输出电流	纹波噪声	电压调整率	负载调整率
DW-P102-3000ACC2	0～+1000V	3000mA	≤0.5%	≤0.1%	≤0.5%
DW-N102-3000ACC2	0～-1000V
DW-P202-1500ACC2	0～+2000V	1500mA	≤0.5%	≤0.1%	≤0.5%
DW-N202-1500ACC2	0～-2000V
DW-P302-1000ACC2	0～+3000V	1000mA	≤0.5%	≤0.1%	≤0.5%
DW-N302-1000ACC2	0～-3000V
DW-P502-600ACC2	0～+5000V	600mA	≤0.5%	≤0.1%	≤0.5%
DW-N502-600ACC2	0～-5000V
DW-P103-300ACC2	0～+10KV	300mA	≤0.5%	≤0.1%	≤0.5%
DW-N103-300ACC2	0～-10KV
DW-P203-150ACC2	0～+20KV	150mA	≤0.5%	≤0.1%	≤0.5%
DW-N203-150ACC2	0～-20KV
DW-P303-100ACC2	0～+30KV	100mA	≤0.5%	≤0.1%	≤0.5%
DW-N303-100ACC2	0～-30KV
DW-P503-60ACC2	0～+50KV	60mA	≤0.5%	≤0.1%	≤0.5%
DW-N503-60ACC2	0～-50KV
DW-P603-30ACC2	0～+60KV	30mA	≤0.5%	≤0.1%	≤0.5%
DW-N603-30ACC2	0～-60KV
DW-P703-20ACC2	0～+70KV	15mA	≤0.5%	≤0.1%	≤0.5%
DW-N703-20ACC2	0～-70KV
DW-P803-15ACC2	0～+80KV	15mA	≤0.5%	≤0.1%	≤0.5%
DW-N803-15ACC2	0～-80KV
DW-P104-12ACC2	0～+100KV	12mA	≤0.5%	≤0.1%	≤0.5%
DW-N104-12ACC2	0～-100KV
DW-P124-10ACC2	0～+120KV	10mA	≤0.5%	≤0.1%	≤0.5%
DW-N124-10ACC2	0～-120KV
