J2系列高压模块电源为一款引针式、高精度、超小型DC/DC高压模块电源，具有正极性或负极性输出多种规格，额定输出电压从100V至300V可选，最大输出功率0.4W。用户可通过外控电压对输出电压进行连续线性调节。电源外壳采用低电阻、高导磁率的金属材料，具备良好的电磁屏蔽性能。


产品特点

▶输出高稳定性、高精度；

▶低纹波、超低的温度漂移；

▶输出电压连续线性可调；

▶金属壳体、超小体积、重量轻；

▶良好的输出过载及短路保护功能；

▶低EMI、抗干扰能力强；

▶响应速度快；



电源轴侧图

典型应用

雪崩管、计数管、高压偏置等；

广泛应用于激光测距、光谱仪、核探测、超声波探伤等领域。

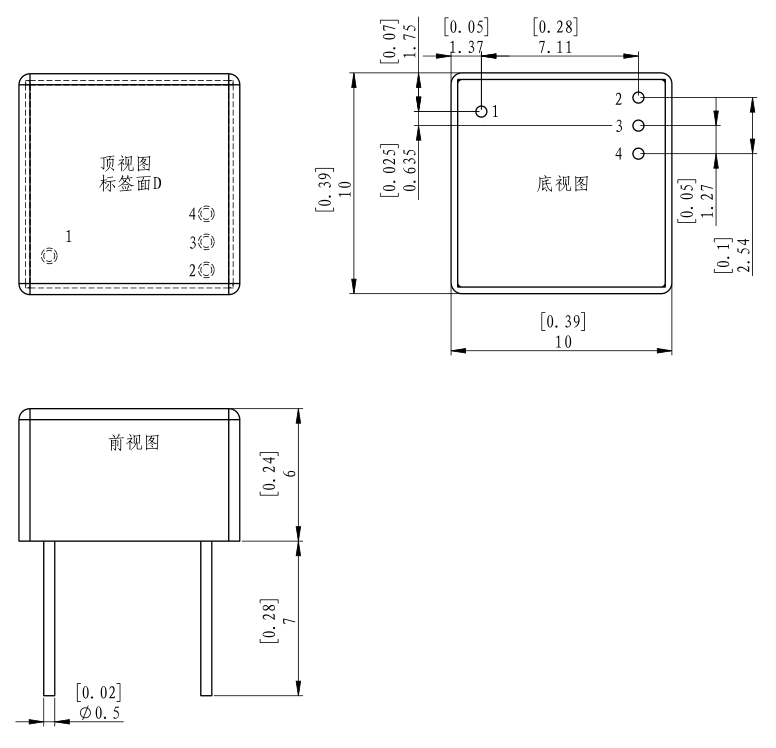

外形结构及尺寸


规格说明


技术参数 规格指标
输入电压（典型） +5VDC±10%
输出电压 详见“典型产品列表”，可根据用户需求进行特殊定制。
输出电流
输出功率 ≤0.4 W
纹波与噪声 额定负载下，纹波峰峰值最低小于0.05%额定输出电压
电压调整率 额定负载下，输入电压最大允许范围内，最低小于0.1%
负载调整率 输入电压一定，负载从空载至额定，最低小于0.5%
时漂 ≤0.1%/h (电源工作30分钟后)
温漂 ≤0.05%/℃
外控电压 0～+5VDC
接地方式 控制与输入、输出共地，外壳接地
保护方式 限流型
工作温度范围 -25℃～+65℃（工业级）
储存温度范围 -45℃～+85℃（工业级）
相对湿度 20%～85% （无冷凝）
电源重量 约2g
外壳材质 锌白铜
外形尺寸 10*10*6mm

典型产品列表
电源型号 输入电压 输出电压范围 输出电流 纹波噪声 电压调整率 负载调整率
DW-P101-2AJ2 详见“典型产品列表”，可根据用户需求进行特殊定制。 0～+100 V 2 mA ≤0.05% ≤0.1% ≤0.5%
DW-N101-2AJ2 0～-100 V
DW-P201-1AJ2 0～+200 V 1 mA ≤0.05% ≤0.1% ≤0.5%
DW-N201-1AJ2 0～-200 V
DW-P301-1AJ2 0～+300 V 1 mA ≤0.05% ≤0.1% ≤0.5%
DW-N301-1AJ2 0～-300 V

引针功能定义
序号 引针符号 功能定义
1 HV 高压输出
2 +Vin 供电输入
3 GND 输入地、输出地、控制地
4 Vadj 外控电压
